1. نظرة عامة على المنتج
1.1 وصف المنتج
يُعد AT-805 من Athenalarm كاشف حركة PIR سلكي (حساس حركة PIR سلكي) مخصص للاستخدام الداخلي، ومصمم للعمل مع أنظمة الإنذار الأمني التقليدية (نظام إنذار ضد التسلل). يستخدم هذا الكاشف مستشعرًا كهروحراريًا مزدوج العنصر بالأشعة تحت الحمراء السلبية (PIR) مزودًا بعدسة فريسنل، مع تعويض فعلي لدرجة الحرارة، وإمكانية ضبط عدّ النبضات (Pulse Count) على 3 مستويات، وحماية من التداخل بالترددات الراديوية (RF) بمعدل 20 فولت/متر (10 ميجاهرتز – 1 جيجاهرتز).

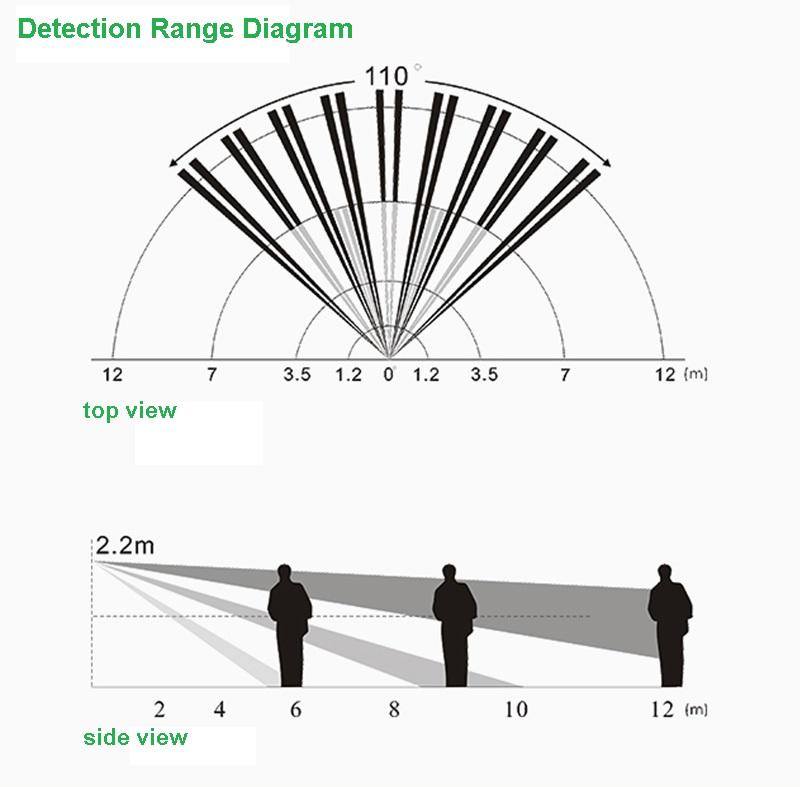

يوفر الكاشف مدى كشف يصل إلى 12 متر، وزاوية كشف 110 درجة، وخرج إنذار قابل للاختيار بين NO/NC، وخرج مستقل من نوع NC للحماية من العبث (Tamper).
مناسب لتركيبات الأمان في المشاريع السكنية، والمكاتب، والمنشآت التجارية، والمستودعات، والمصانع. متوفر لطلبات البيع بالجملة، والطلبات بكمية كبيرة، وخدمات التصنيع حسب الطلب (OEM / علامة تجارية خاصة) — بحد أدنى للطلب (MOQ) 100 قطعة، ومدة توريد 5 أيام، وضمان لمدة سنة واحدة.
2. المواصفات الفنية الرئيسية
| المعيار | المواصفة |
| الموديل | AT-805 |
| النوع | كاشف حركة PIR سلكي للاستخدام الداخلي |
| المستشعر | كهروحراري بالأشعة تحت الحمراء السلبية، مزدوج العنصر |
| البصريات | عدسة فريسنل |
| مدى الكشف | 12 متر |
| زاوية الكشف | 110 درجة |
| فولتية التشغيل | DC 9–16 فولت |
| تيار الاستعداد (Quiescent Current) | ≤18 مللي أمبير عند DC 12 فولت |
| خرج الإنذار | قابل للاختيار NO/NC، DC28V/100mA |
| خرج الحماية من العبث (Tamper) | NC، DC28V/100mA |
| تعويض درجة الحرارة | تعويض فعلي لدرجة الحرارة |
| عدّ النبضات (Pulse Count) | 3 مستويات قابلة للاختيار |
| مقاومة التداخل بالترددات الراديوية (RF) | 20 فولت/متر، 10 ميجاهرتز – 1 جيجاهرتز |
| درجة حرارة التشغيل | -10°C إلى +50°C |
| الرطوبة | ≤95% RH، غير مكثفة |
| التركيب | على الحائط/الزاوية، بارتفاع 1.7–2.5 متر |
| مدة الفحص الذاتي (Self-Test) | نحو 60 ثانية |
| الأبعاد | 83 × 90 × 110 مم |
| التصنيع | SMT |
| الضمان | سنة واحدة |
3. الميزات الرئيسية
- تغطية PIR مزدوجة العنصر بمدى 12 متر وزاوية 110 درجة مع عدسة فريسنل — لكشف داخلي موثوق
- تعويض فعلي لدرجة الحرارة — أداء ثابت تحت تغيرات درجة الحرارة المحيطة
- عدّ النبضات (Pulse Count) قابل للضبط على 3 مستويات — لتحقيق التوازن بين الحساسية ومقاومة التداخل بالترددات الراديوية (RF) حسب موقع التركيب
- مقاومة للتداخل بالترددات الراديوية (RF) وتداخل الضوء الأبيض، مختبرة عند 20 فولت/متر (10 ميجاهرتز – 1 جيجاهرتز)
- خرج إنذار قابل للاختيار NO/NC — متوافق مع معظم لوحات تحكم إنذار تقليدية
- خرج مستقل من نوع NC للحماية من العبث (Tamper) لحماية جسم الكاشف
- تركيب على الحائط أو الزاوية، مصنّع بتقنية SMT لضمان جودة ثابتة
- حد أدنى منخفض للطلب (MOQ 100 قطعة)، ومدة توريد 5 أيام، ومتاح للتصنيع حسب الطلب (OEM / علامة تجارية خاصة)
4. إعدادات الجمبر (Jumper Configuration)
| الجمبر | الوضع | الوظيفة |
| PULSE | 1&2 | الفئة 1 – حساسية عالية، مقاومة قياسية للتداخل RF |
| PULSE | 2&3 | الفئة 2 – حساسية عالية، مقاومة أقوى للتداخل RF |
| PULSE | غير متصل | الفئة 3 – حساسية أقل، أعلى مقاومة للتداخل RF |
| RELAY | 1&2 | NO |
| RELAY | 2&3 | NC (الإعداد الافتراضي من المصنع) |
| LED | 1&2 | LED مُفعّل |
| LED | 2&3 | LED معطّل (لا يؤثر على الكشف) |
5. توصيلات الأطراف (Terminal Connections)
- +12V / GND: مدخل الطاقة (DC 9–16 فولت)
- ALARM: خرج ريليه NO/NC قابل للاختيار (DC 28 فولت، 100 مللي أمبير)
- TAMPER: خرج مستقل من نوع NC للحماية من العبث (DC 28 فولت، 100 مللي أمبير)
قبل التركيب الفعلي، يُرجى التأكد من توافق لوحة التحكم في الإنذار من حيث: فولتية التغذية (DC9–16V)، ميزانية التيار (≤18mA)، نوع مدخل NO/NC، ومدخل الحماية من العبث (Tamper).
6. إرشادات التركيب
- التركيب على الحائط (بارتفاع 1.7–2.5 متر) أو في الزاوية؛ يجب أن يكون السطح صلبًا وخاليًا من الاهتزاز
- توجيه الكاشف بحيث يعبر المتسلل مجال الكشف بشكل عرضي بدلًا من التقدم مباشرة نحو الكاشف
- تجنب: الاستخدام الخارجي، أشعة الشمس المباشرة، فتحات التكييف، مصادر الحرارة، المراوح الدوارة، الأسطح غير المستقرة، أو المناطق التي يتحرك فيها الحيوانات الأليفة
- بعد التشغيل، انتظر نحو 60 ثانية لإجراء الفحص الذاتي (Self-Test)، ثم قم بإجراء اختبار مشي للتأكد من استجابة الإنذار قبل التشغيل الفعلي للنظام
- يُوصى بإجراء اختبار مشي أسبوعي للتحقق المستمر من عمل النظام
7. مجالات التطبيق
- سكني (المنازل، الفلل)
- تجاري (المكاتب، المحال التجارية، المولات)
- صناعي (المصانع، المستودعات، مرافق التخزين)
- مشاريع دمج أنظمة الإنذار السلكية التقليدية
8. معلومات B2B / OEM / البيع بالجملة
| البند | الحالة |
| توفر عينات (Sample) | نعم |
| الحد الأدنى للطلب (MOQ) | 100 قطعة |
| مدة التوريد (Lead Time) | 5 أيام |
| التصنيع حسب الطلب / العلامة التجارية الخاصة (OEM / Private Label) | نعم (تخصيص الشعار، التغليف، الدليل) |
| الضمان | سنة واحدة |
للحصول على عرض سعر سريع، يُرجى تزويدنا بالمعلومات التالية: الكمية، بلد الوجهة، الحاجة إلى عينة، متطلبات OEM / العلامة التجارية الخاصة، متطلبات التغليف، ولوحة/نظام الإنذار المستهدف (إن وجد).
[→ طلب عرض سعر بالجملة] [→ طلب معلومات OEM والعلامة التجارية الخاصة]
9. الأسئلة الشائعة (FAQ)
س1. ما هو AT-805؟
كاشف حركة PIR سلكي للاستخدام الداخلي، يحتوي على مستشعر كهروحراري مزدوج العنصر بالأشعة تحت الحمراء السلبية، للاستخدام مع لوحات تحكم إنذار تقليدية.
س2. ما هو مدى الكشف وزاويته؟
مدى كشف 12 متر، وزاوية كشف 110 درجة.
س3. ما هي فولتية التغذية المطلوبة؟
DC 9–16 فولت، بتيار استعداد (Quiescent Current) لا يتجاوز 18 مللي أمبير عند DC 12 فولت.
س4. هل يمكن أن يكون خرج الإنذار NO أو NC؟
نعم، يمكن الاختيار عبر جمبر RELAY. الإعداد الافتراضي من المصنع هو NC.
س5. هل يحتوي على خرج للحماية من العبث (Tamper)؟
نعم، يوجد خرج مستقل من نوع NC للحماية من العبث، بتصنيف DC28V/100mA.
س6. ما وظيفة جمبر PULSE؟
يختار أحد 3 مستويات لعدّ النبضات (Pulse Count)، مما يوازن بين حساسية الكشف ومقاومة التداخل بالترددات الراديوية (RF).
س7. هل يمكن تركيبه في الخارج؟
لا، هذا المنتج مصمم للاستخدام الداخلي فقط.
س8. هل يتوافق مع لوحات إنذار من جهات أخرى؟
نعم، إذا كانت اللوحة تدعم فولتية تغذية DC9–16V، ومدخل ريليه NO/NC، ومدخل حماية من العبث من نوع NC. يُرجى دومًا التحقق من التوصيلات وفقًا لدليل اللوحة المحدد.
س9. هل يدعم AT-805 خاصية عدم التفاعل مع حركة الحيوانات الأليفة؟
لا، هذا الموديل غير مزود بخاصية عدم التفاعل مع حركة الحيوانات الأليفة. يُوصى بتجنب التركيب في المناطق التي تتحرك فيها الحيوانات الأليفة بحرية لمنع الإنذارات الكاذبة.
س10. ما هو الحد الأدنى للطلب (MOQ) ومدة التوريد؟
الحد الأدنى للطلب هو 100 قطعة، ومدة التوريد القياسية هي 5 أيام.
س11. هل تتوفر خدمة OEM / العلامة التجارية الخاصة؟
نعم — يمكن تخصيص الشعار والتغليف والوثائق، وذلك حسب كمية الطلب.
س12. ما هو الضمان المقدم؟
سنة واحدة.
10. تنزيل وثائق المنتج
الوصول إلى الوثائق التقنية الكاملة والدلائل الخاصة بكاشف الحركة AT-805 من Athenalarm.
